L01 1 ElkvaliteL01 1 Elkvalite
L01 1 Elkvalite

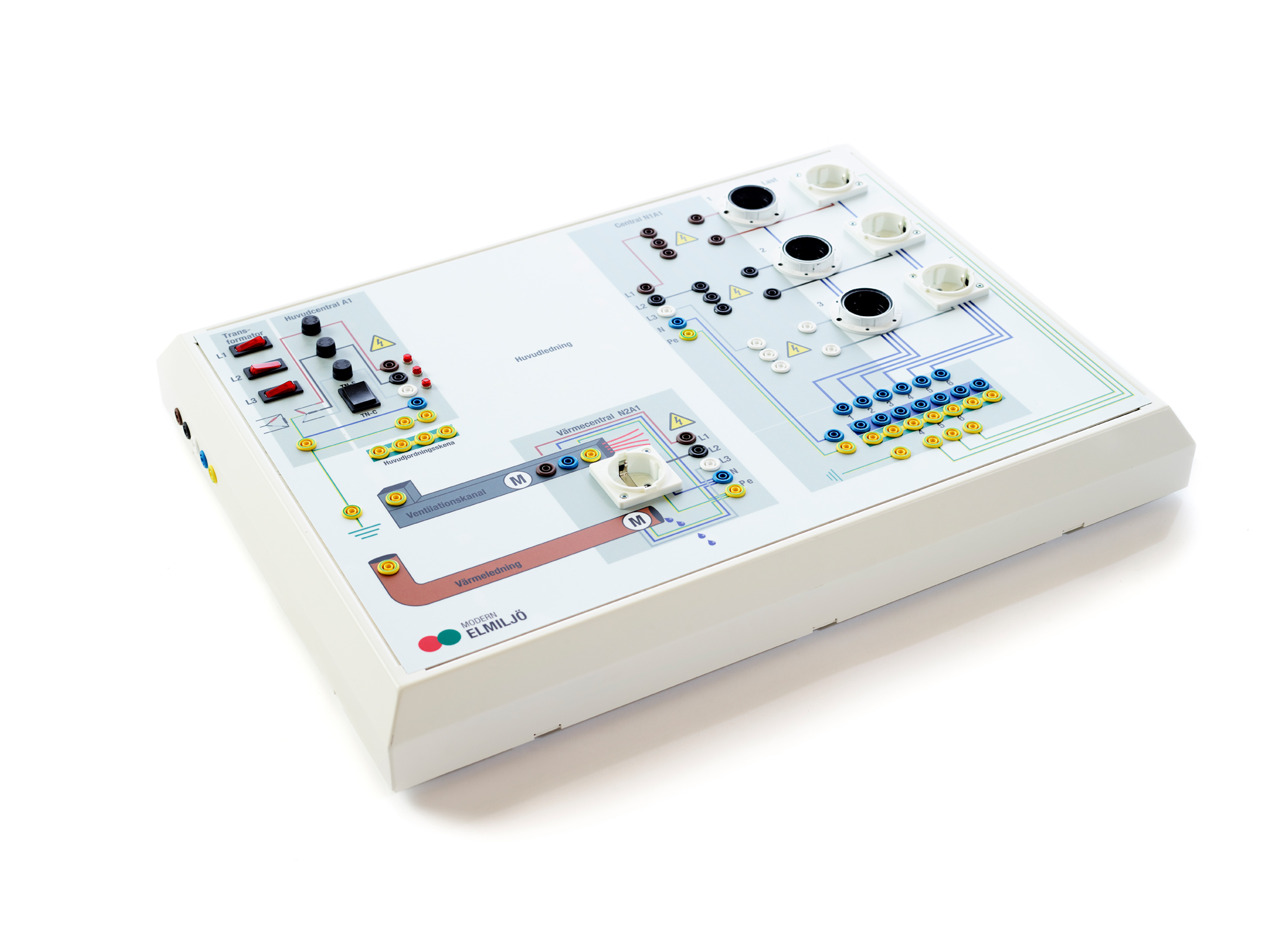

ELKVALITET / ELNÄTET I PRAKTIKEN

L01-1

Pedagogisk och  praktisk övningsUTRUSTNING som bygger på den egna upplevelsen av att iaktta, mäta och dra slutsatser.

Används i kursen Praktisk ellära eller som fristående material i andra kurser.
Ett verkligt elsystem i miniatyr. Återskapar det mesta som händer i en verklig elanläggning.  Koppla olika system och använd olika laster.
 TN-C /TN-S/ IT, Symmetri/osymmetri, övertoner, vagabonderande strömmar, flytande nollpunkt, potentialutjämning, linjära olinjära och induktiva laster. EMC etc.
​​​​​​​
Spänning: 400 V  trefas alt valfritt < 50 V AC/DC
Utförande:  Kraftig stålkonstruktion med tålig display. 3 st elcentraler. E27 lamphållare,  eluttag. Beröringsfria laboratoriekontakter. Brytare med dubbla indikeringslampor för spänning.
Enkel att underhålla
Mått: L 600 mm B 420 mm H 70 mm
181 11vlcsnap 44577vlcsnap 54476
2121
21

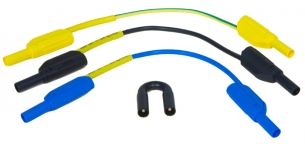

labbsladd /  set

L01-2

Labbsladdar i set  med anpassat antal och längder till L01-1 Elkvalitet.

Beröringsskyddade. Lamellstift Dia
​​​​​​​4 mm av förgylld mässing.
Ledningsarea 2,5 mm. PVC.
600 V, CAT III. 1000 V CAT II. MAX 32 A


1 st Vit 15 cm
1 st Brun  15 cm
1 st Svart 15 cm
4 st Blå 15 cm
10 st Grön/Gul 15 cm
2 st Vit 30 cm
2 st Brun 30 cm
2 st Svart 30 cm
2 st Blå 30 cm
2 st Grön/Gul 30 cm
1 st Grön/Gul  50 cm
1 st Grön/Gul 100 cm

L01 3 Dimmer11L01 3 Dimmer11
L01 3 Dimmer
Praktisk övning olinjär last

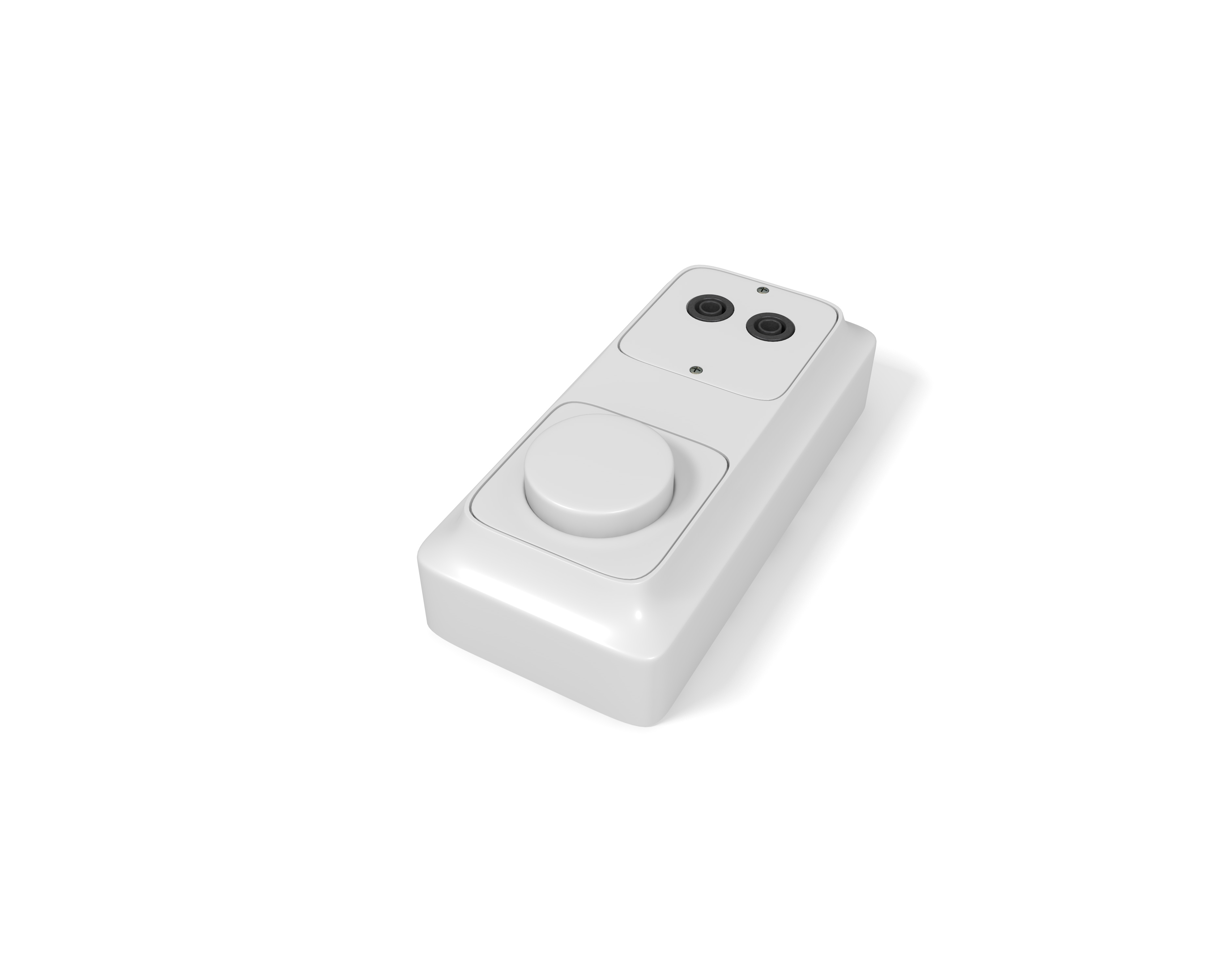

DIMMER / OLINJÄR last

L01-3

Dimmer som används tillsammans med glödlampa. Utgör  en olinjär belastning. Används med L01-1 Elkvalite.


Genererar förvrängd kurvform och övertoner mm.
Plastkapsling med beröringsfria 4 mm laboratoriekontakter.
Spänning: 230 V
Mått: 150 mm X 80 mm X 40 mm

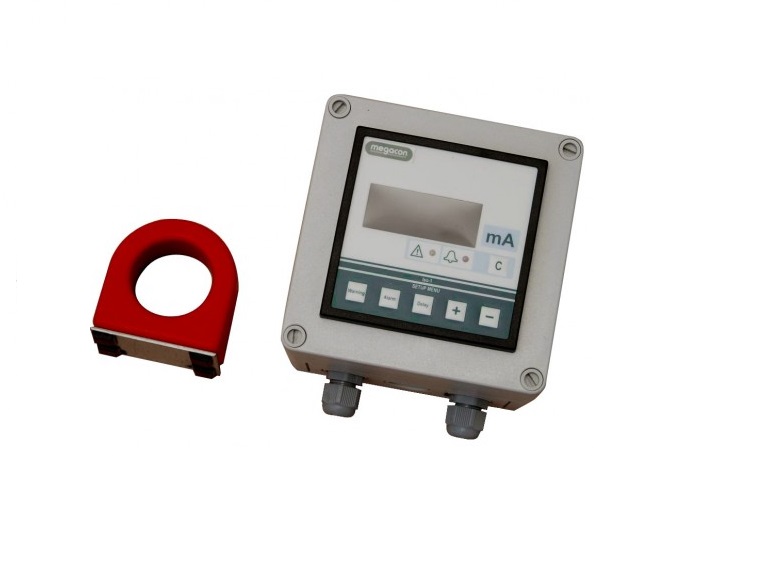

Jordfel1Jordfel1
Jordfel

JORDFELSÖVERVAKNING

L01-4

JORDFEL / FEMLEDAR ÖVERVAKNING
ANVÄNDS MED l01-1 ELKVALITÉ


Centralenhet med 3 kanaler. Upp till 3 st summaströmtransformatorer kan anslutas samtidigt. Larmenhet med varning och larmindikering vid valfri nivå. Levereras med 1 st strömtrans-formator. 230 V anslutning. Plastkapsling.
Mått: 130 mm X 130 mm X 95 mm



1717
17

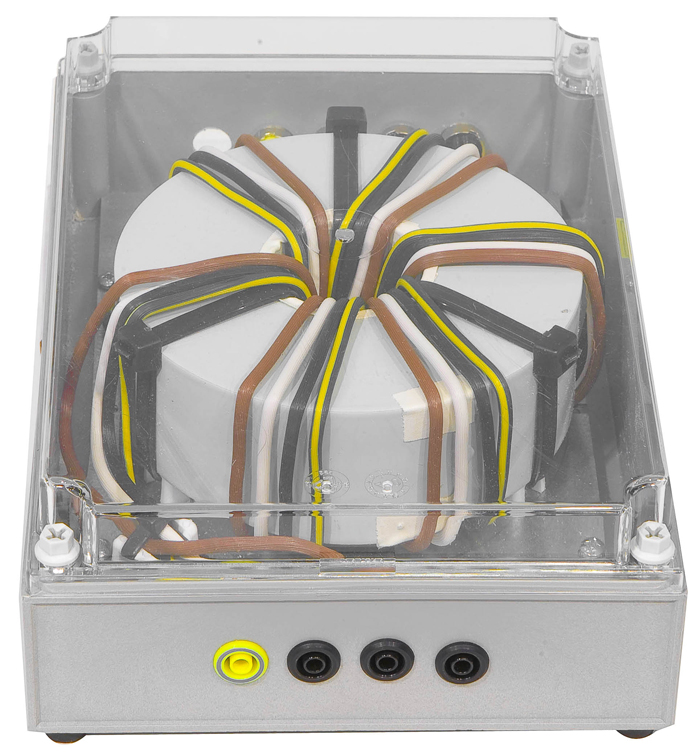

SUGTRANSFORMATOR

L01-5

SUGTRANSFORMATOR SOM ANVÄNDS MED L01- 1 ELKVALITE.


Beröringsskyddade laboratorie-kontakter. Max 16 A.
Mått:
​​​​​​​Vikt:

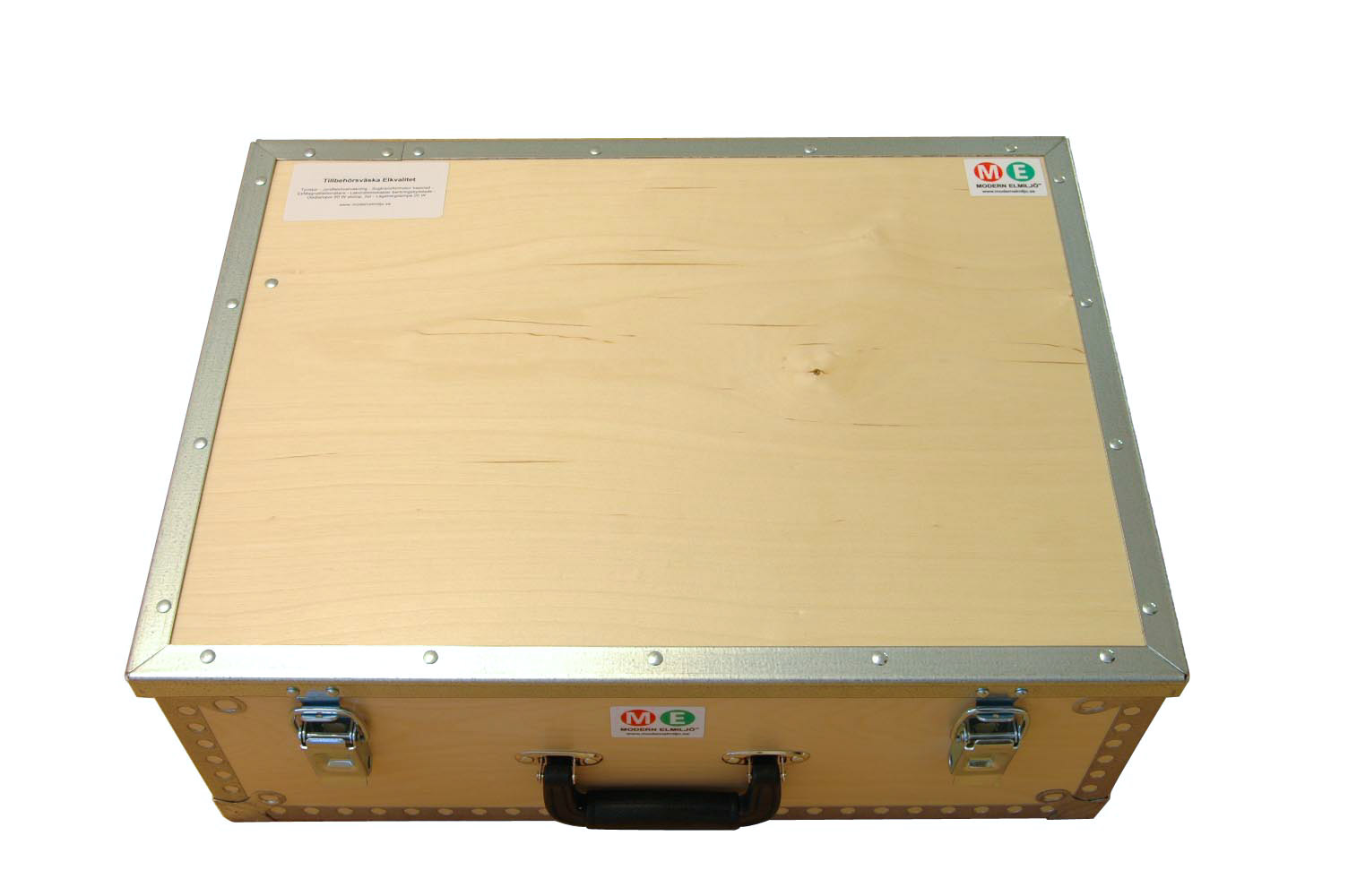

DSC 0007DSC 0007
DSC 0007

FÖRVARINGSVÄSKA

L01-6

TOM FÖRVARINGSVÄSKA MED INREDNING SOM L01-7


Mått: 550 cm X 362 cm X 200 cm
​​​​​​​Plywood
DSC 0001DSC 0001
DSC 0001

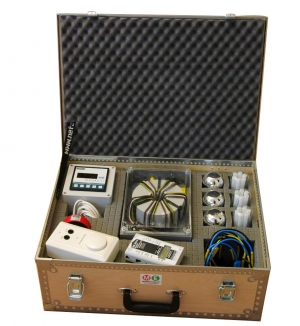

tillbehörsväSKA

L01-7

FÖRVARINGSVÄSKA KOMPLETT MED TILLBEHÖR FÖR ÖVNINGAR MED
L01-1 ELKVALITÉ

Mått: 550 cm X 362 cm X 200 cm
Plywood
Innehåll:
L01-2 Dimmer
L01-3 Labbsladdset
L01-4 Jordfelsövervakning
L01-5 Sugtransformator
L01-9 Potentiometer
M01-1A El/Magnetfältsmätare​​
L08-5 Lågenergilampa 20 W 3 st
L08-6  Glödlampa alutopp 60 W 3 st
Husfasad 2Husfasad 2
Husfasad 2

HUSFASaD

L01-8

HUSATRAPP I PLÅT. PLACERAS ÖVER L01-1 ELKVALITE I SYFTE ATT ÖKA REALISM I ÖVNINGARNA.

​​​​​​​

Hus 1Hus 2
L01 3 Dimmer11L01 3 Dimmer11
L01 3 Dimmer
Praktisk övning olinjär last

POTENTIOMETER

L01-9

POTENTIOMETER. ANVÄNDS i övningar MED L01-1 ELKVALITE.


Trådlindad 2,5 kOhm  Linjär
Plastkapsling med beröringsfria 4 mm laboratoriekontakter.
Mått: 150 mm X 80 mm X 40 mm

18608 88 toppfrspeglad60w218608 88 toppfrspeglad60w2
18608 88 toppfrspeglad60w2

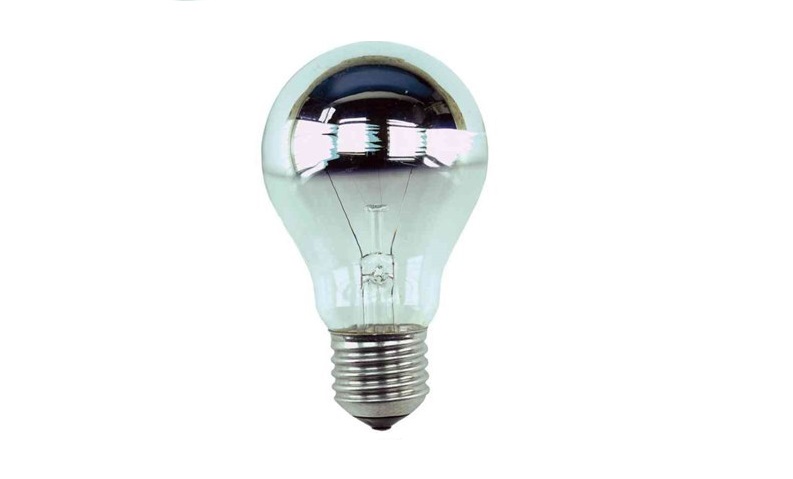

glödlampa e 27

L01-10

TOPPFÖRSEGLAD SOM REDUCERAR BLÄNDNING

60 W
​​​​​​​40 W

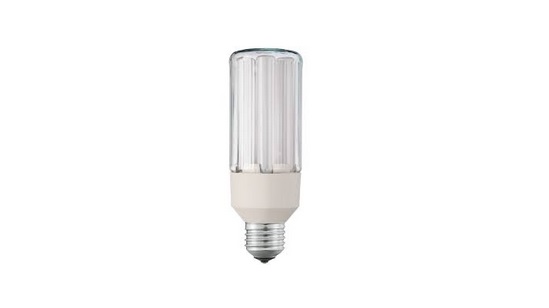

LAGENERGI1LAGENERGI1
LAGENERGI

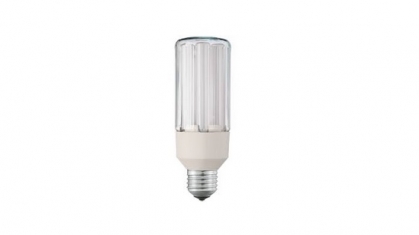

LÅGENERGILAMPA E 27

L01-11

20 W
